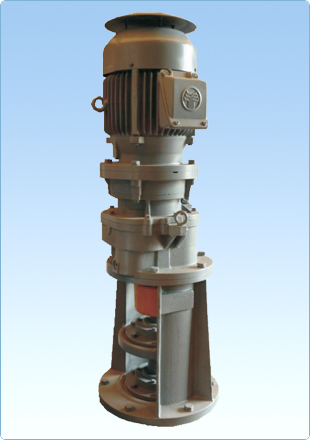

1. 2단 유니트로 제작되어 믹싱축의 흔들림을 최소화
2. Grand Packing 및 Mechanicl Seal, Compound Packing, Water Seal, Rip Seal 장착가능
3. 사용목적에 따른 다양한 소재와 크기의 Paddle, Propeller와 Rubber/Teflon/P.E/F.R.P 표면처리 Option

1. 대용량 약품혼합기
2. 고점도 반응기
3. 오폐수처리장 혼합기
4. 식품 및 제약 혼합기



Model
No.

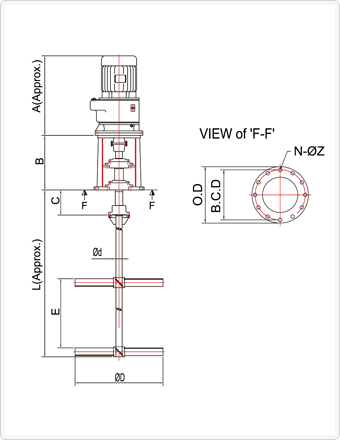

Specification Dimensions
Power Impeller Type Agitator Shaft & Impeller
KW HP R.P.M Type Blade Stage A B B.C.D O.D N-ØZ Ød ØD L
DGVF-04 0.4~2.2 1/2~3 15
~
360		 Pro-
peller
/
Paddle		 2~4b 1~3 445 370 Ø290 Ø330 12-Ø23 25~35 교반목적, 물성
Tank Size에 따라
축길이(L)와 축경(d), 임펠러의 형상 및 크기(D)는 변경가능
DGVF-05 1.5~3.7 2~5 585 370 Ø355 Ø400 12-Ø25 50~80A
DGVF-06 3.7~7.5 5~10 640 434 Ø355 Ø400 12-Ø25 65~100A
DGVF-07 5.5~11 7.5~15 745 588 Ø445 Ø490 16-Ø25 80~125A
DGVF-08 7.5~15 10~20 810 588 Ø445 Ø490 16-Ø25 100~150A
DGVF-10 11~22 15~30 945 705 Ø510 Ø560 16-Ø27 125~200A
DGVF-11 15~37 20~50 1065 805 Ø565 Ø620 20-Ø27 125~200A
DGVF-12 15~37 20~50 1100 805 Ø565 Ø620 20-Ø27 125~200A
DGVF-13 22~45 30~60 1175 900 Ø620 Ø675 20-Ø27 125~200A
* 감속 비율에 따라 치수가 변동 될 수 있습니다.
