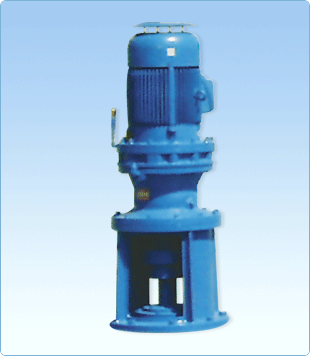

1. 교반 목적에 따라 다양한 회전수의 교반기의 제작이 용이해
   선택의 폭이 넓다.
2. 하부 고정부분이 FLANGE로 되어 있어
   MIXING SHAFT부분의 흔들림이 없다.
3. 고속회전에도 진동이나 소음이 거의 없다.
3. 직립형으로 설치
4. 가격이 저렴하고 신속한 납기 보장
5. 짧은 시간내 액체와 분말의 용해, 유화의 에멀젼이 탁월한
   성능 발휘
7. 교반탱크의 크기에 따른 다양한 PADDLE, PROPELLER SIZE






Model
No.

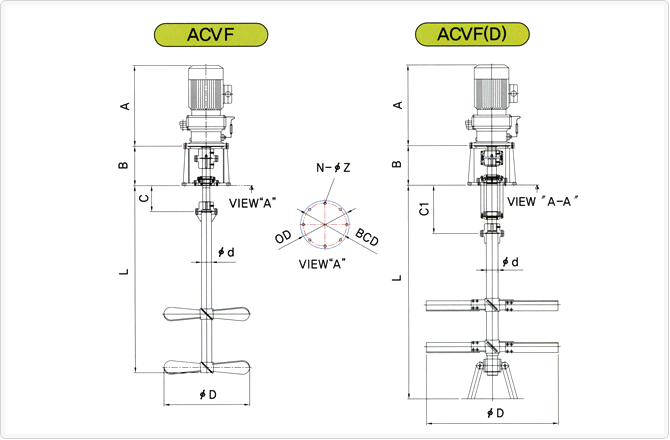

SPECIFICATION DIMENSIONS
Power Impeller Type Agitator Shaft & Impeller
kw HP RPM Type Blade Stage A B C C1 B.C.D O.D N-Z d D L
ACVF/
D-02		 0.2~0.75 1/4~1 12
~
300		 PROPELER 3b 1~3 350 207 150 250 Ø210 Ø240 4-14 교반목적,
물성
Tank Size에
따라 축길이와 축경 (L)(d)임펠러형상 및 크기
(D)는 변경됨
ACVF/
D-03		 0.75~2.2 1~3 445 227 150 250 Ø255 Ø290 4-14
ACVF/
D-05		 1.5~3.7 2~5 585 263 150 310 Ø260 Ø300 4-20
ACVF/
D-06		 3.7~7.5 5~10 640 303 200 360 Ø330 Ø370 8-20
ACVF/
D-07		 5.5~11 7.5~15 745 380 200 360 Ø400 Ø450 8-23
ACVF/
D-08		 7.5~15 10~20 PADDLE 2~4b 810 405 200 360 Ø450 Ø500 8-23
ACVF/
D-10		 11~12 15~30 945 483 200 420 Ø480 Ø530 8-25
ACVF/
D-11		 15~37 20~50 1065 500 200 500 Ø540 Ø600 8-25
ACVF/
D-12		 15~37 20~50 1100 550 200 500 Ø560 Ø620 8-25
ACVF/
D-13		 22~45 30~60 1175 580 200 600 Ø590 Ø650 8-25
