  1. 오수 및 하수처리장 유입부 협잡물 처리, 하수 스컴 제거 및 오폐수 전처리에 탁월한 능력

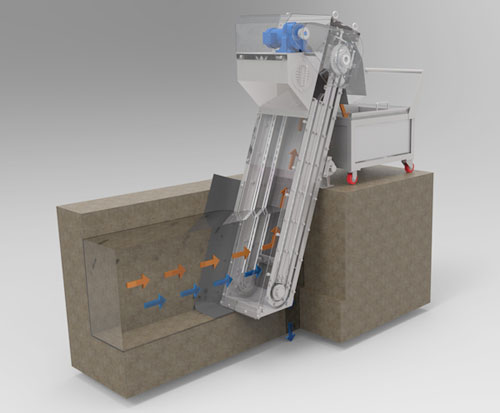

  2. 수로에 설치하여, 호칭간 극 1~30mm Wedge wire가 주로 사용
  3. PE Chain guide 채용하여 수명이 길고 소음이 적음
  4. 특수제작 Attachment 방식 Rake, 가변 Torque Limiter등 운전 중 돌발악재에 대비 장비를 보호하는 Cross Checking 구조
  5. Timer를 이용한 간헐적 작동 및 24시간 운전 등 고객 현장 맞춤제작

  1. 도시하수 유입정 스컴 및 협잡물 제거
  2. 도시하수 초침조, 집수정 스컴 제거
  3. 대규모 택지, 호텔 또는 콘도의 하수 중계펌프장 전처리
  4. 펄프, 제지, 섬유, 염색 또는 피혁 종합폐수 전처리
  5. 농,축,수산물 가공 폐수 전처리.
  6. 기타 목적의 용도




  1. 하기 처리량은 일반적인 참고치이며, 실제 선정시 SS의 종류, SS수치, 유속과 수로조건에 따라 변동되므로 문의 바랍니다.
  2. 하기 처리량은 유입유속 0.3m/sec, 스크린 간극 2mm 기준임.

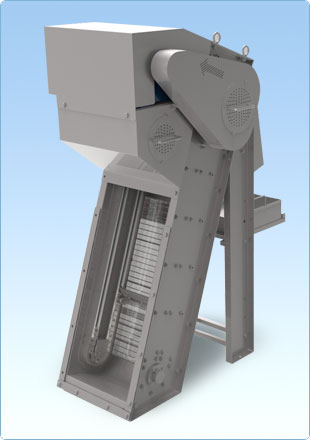

Model JIM-JMBS
Model No. 300 400 500 600 700 1000 1200 1400 1800
Capa. 20~55 25~75 30~90 35~105 50~140 120~300 150~370 170~430 220~550

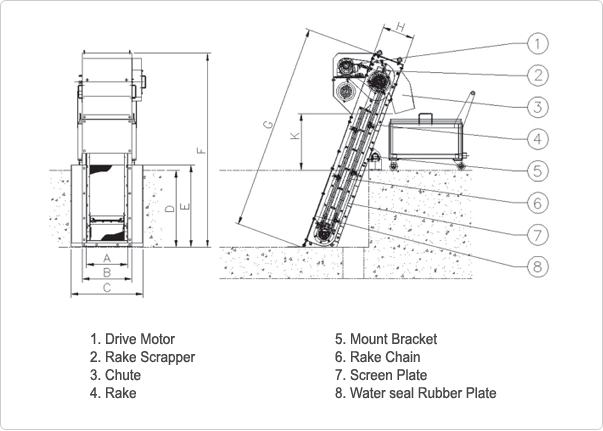

사양/모델 300 400 500 600 800 1000 1200 1400 1800
스크린 폭(A) 300 400 500 600 800 1000 1200 1400 1800
기계 폭(B) 380 480 580 700 900 1100 1320 1520 1940
수로 폭(C) 550 700 800 900 1150 1350 1600 1800 2300
수로 깊이(D) 600 800 1000 1200 1500 1800 2000 2200 2500
스크린 깊이(E) 600 800 1000 1200 1500 1800 2000 2200 2500
기계 높이(F) 1600 1900 2300 2700 3100 3500 3900 4300 4800
기계 길이(G) 1675 2020 2450 2880 3300 3730 4150 4580 5110
기계 깊이(H) 300 300 350 350 400 400 450 450 500
배출 높이(K) 470 550 590 650 700 750 800 950 1100
구동 동력(kW) 0.4 0.4 0.75 0.75 0.75 0.75 1.5 1.5 2.2

※ 설치각도: 70º기준
※ 치수는 성능향상 및 고객요청에 의해 변동가능
